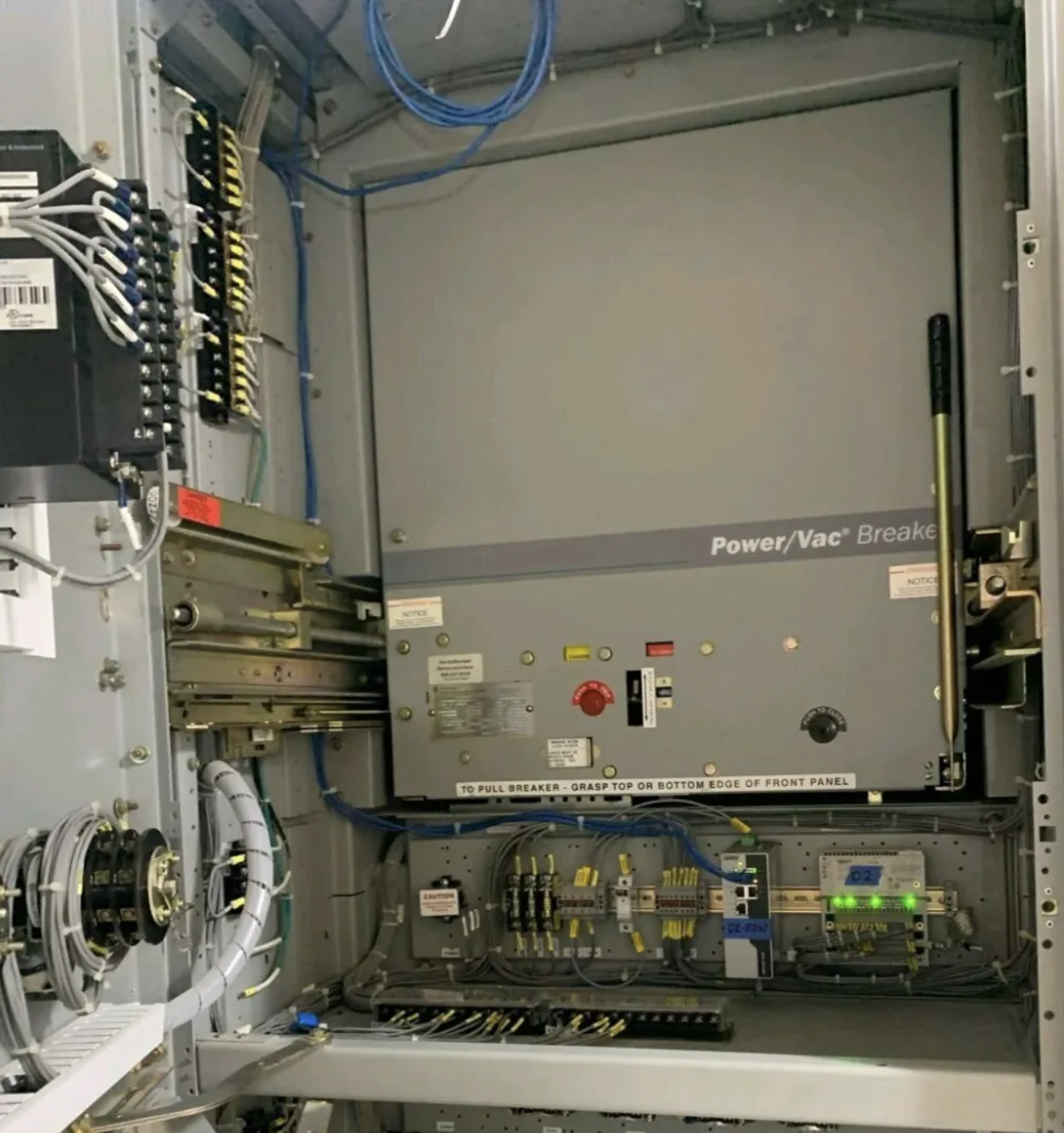

北美断路器通常采用安装在开关设备（例如 POWER VAC 开关设备）上的推拉机构。该机构具有两侧带有螺母的螺杆。当断路器被推入机柜时，它与螺母接合。通过丝杆的旋转，螺母带动破碎锤向前或向后移动。左右螺杆通过链条同步运动，保证运动平行，受力均匀。这种设计特别适合大电流断路器，平衡的接触力可防止错位并保证可靠的电气连接。
也有采用单个中间丝杠的操作机构，驱动螺母前进和后退，如图所示。
螺杆4带动螺母5移动，螺母5与断路器啮合实现联动。
二次插头的操作
美邦开关柜采用双层断路器结构，上层断路器位置较高。如果采用IEC标准二次插拔操作方式，则需要借助梯子进行插拔。
底部二次插头通常与断路器手车的三位置设计配合使用，即隔离位置、试验位置和工作位置。当小车从隔离位置旋转到试验位置时，二次插头接通；继续旋转至工作位置时，一次、二次插头均接通。
它还使用手柄进行操作。在隔离位置，向下拉推手柄，实现二次插拔连接，即到测试位置。然后将断路器推至工作位置，一次、二次插头均连接。
如果将二次插头3安装在底板上并前后滑动，则断路器到达隔离位置。拉动底板上二次插头的手柄即可与断路器连接。
关上门
断路器小车进入或退出工作位置时，应在断路器室门关闭的情况下进行操作。
断路器分合闸位置辅助开关
在图 9 中，机构操作单元 (MOC) 开关是与断路器机构集成的杠杆操作组件。当通过闭合断路器来激活时，它会将控制杆从机构底座伸出并按下 MOC 的操作杆。然后，该运动将致动传递至辅助开关，驱动其位置切换。
触觉操作室 (TOC)
该开关具有九个辅助触点。当断路器启动至连接位置时，四个触点闭合，而五个触点保持打开状态。在此过程中，断路器上的支架在其最后一英寸行程中推动 TOC 开关杆。该机制使 TOC 开关能够提供断路器连接状态的视觉指示。
规格限制板
由于北美开关设备使用标准化的断路器宽度规格，因此不同型号的隔室尺寸保持相同，具有匹配的额定电流和分断能力，仅触点配置不同。这种设计需要规格限位板来防止其他机柜的断路器进入。如上面的项目 11 所示，该开口设计为与电流断路器的底部挡板互锁。该机制确保只有指定柜型的断路器才能通过，而其他规格的断路器则被限制进入。
位置联锁
断路器只有在工作或测试位置时才能合闸，该功能通过底板上的联锁板实现。当处于闭合状态时，执行推入或推出操作将触发断路器跳闸。这与传统做法不同，传统做法禁止在操作过程中摇晃，从而存在断路器意外断开的风险。
另外，根据IEEE C37.20.2标准，断路器从开关柜拉出时需要释放弹簧储能，这也是通过底板上的机构来实现的。
机械钥匙互锁
在电力系统中，机械钥匙锁通常用于保护断路器的两进线和一母联开关的安全，确保安全运行，实现“五防”功能。这种三锁两钥匙系统通过锁定螺杆来工作，防止断路器意外到达或退出其工作位置。该机制有效避免了操作失误和安全隐患。
